Назначение криогенных емкостей и резервуаров

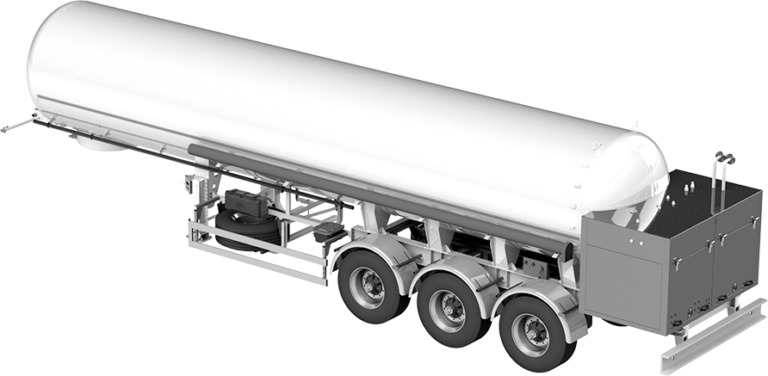

Криогенные емкости для СПГ (сжиженного природного газа) предназначены для хранения сжиженного метана при температуре -162°C. Криогенное оборудование для СПГ обеспечивает эффективную транспортировку и хранение топлива для газотурбинных электростанций, промышленных потребителей и транспорта.

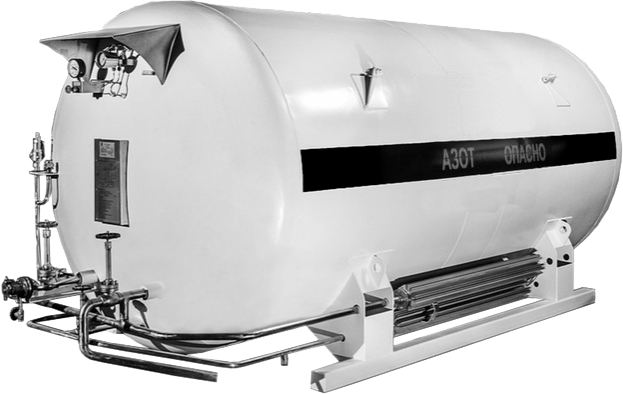

Резервуары для хранения азота — криогенные емкости позволяют хранить жидкий азот при температуре -196°C. Криогенное оборудование для азота применяется в металлургии, химической промышленности, пищевой индустрии и медицине для инертной защиты, заморозки продуктов и криогенной обработки материалов.
Криогенные емкости для кислорода предназначены для хранения жидкого кислорода при температуре -183°C. Криогенное оборудование для кислорода используется в металлургии, медицине, водоочистке и промышленных процессах окисления.
Технические особенности криогенного оборудования ПМЗ
Конструктивные решения криогенных емкостей
Двустенная конструкция — все криогенные резервуары ПМЗ выполнены по схеме «труба в трубе» с вакуумным пространством между стенками. Внутренний сосуд изготавливается из аустенитной нержавеющей стали или алюминиевого сплава, внешний корпус — из углеродистой стали. Вакуумная изоляция толщиной 150-200 мм обеспечивает теплопотери не более 0,8% объема в сутки.
Многослойная вакуумная изоляция — пространство между стенками заполнено перлитовым порошком или вакуумированными стекловолоконными экранами. Криогенное оборудование оснащается насосной системой откачки воздуха для поддержания вакуума в диапазоне 10⁻³ - 10⁻¹ Па.
Материалы для криогенного оборудования
Нержавеющая сталь 09H16N4MDT (АISI 321) — основной материал внутренних сосудов криогенных емкостей. Материал сохраняет ударную вязкость до -196°C, обеспечивает коррозионную стойкость и свариваемость.
Нержавеющая сталь 08Х18Н10Т (AISI 321) — альтернативный материал для криогенного оборудования с рабочими температурами до -196°C. Сталь обладает высокой пластичностью и устойчивостью к термоциклированию.
Алюминиевый сплав АМг6 (A5083) — материал для криогенных резервуаров массой от 50 тонн. Алюминий обеспечивает оптимальное соотношение прочности и веса при низких температурах.
Системы контроля и управления криогенного оборудования
Приборный комплекс — все криогенные емкости ПМЗ оснащаются системой мониторинга параметров: датчики уровня жидкости, манометры давления в сосудах и вакуумном пространстве, термометры контроля температуры стенок.
Система безопасности — криогенное оборудование включает предохранительные клапаны, взрывные мембраны, системы аварийного сброса давления при превышении рабочих параметров. Все устройства сертифицированы и проходят испытания перед выпуском с завода.
Управление вакуумной изоляцией — криогенные резервуары оснащаются манометрическими вакуумметрами для контроля качества вакуума, а также штуцерами для подключения вакуумных насосов при необходимости подкачки.
Запорная арматура и комплектация криогенного оборудования
Криогенные запорные клапаны — все соединения криогенных емкостей оснащаются специализированной арматурой с удлиненным штоком, обеспечивающим тепловую изоляцию привода. Клапаны рассчитаны на циклы замораживания-оттаивания без потери герметичности.
Насосно-компрессорная станция — криогенное оборудование для СПГ, азота и кислорода комплектуется насосами погружного типа или внешними компрессорами для перекачки жидких газов. Насосы оснащаются системами охлаждения подшипников.
Системы испарения — криогенные резервуары могут комплектоваться испарителями (газификаторами) естественного или принудительного типа для перевода жидкости в газообразное состояние перед подачей потребителю.
Процесс проектирования и изготовления криогенных емкостей
Этапы разработки криогенного оборудования
- Техническое задание — определение параметров криогенной емкости: рабочий объем, рабочее давление, температура хранения, тип криогенной жидкости.
- Конструкторская разработка — расчет прочности сосудов, выбор материалов, проектирование системы вакуумной изоляции и запорной арматуры.
- Технологическая подготовка — разработка технологических карт сварки вакуумных швов, изготовление оснастки для сборки двустенных конструкций.
- Производство криогенного оборудования — изготовление внутренних сосудов, сборка внешнего корпуса, нанесение теплоизоляционного покрытия.
- Испытания и контроль качества — гидравлические испытания на прочность, проверка герметичности вакуумной изоляции, тестирование запорной арматуры.
Контроль качества криогенного оборудования ПМЗ
Неразрушающий контроль — все сварные швы внутренних сосудов подвергаются радиографическому или ультразвуковому контролю. Контроль выполняется в соответствии с требованиями ГОСТ Р 52857-2007 и ПБ 03-576-03.
Гидравлические испытания — криогенные резервуары испытываются водой под давлением, превышающим рабочее в 1,25 раза. Результаты испытаний заносятся в паспорт сосуда и сопровождаются сертификатами качества.
Вакуум-тестирование — криогенное оборудование проходит проверку качества вакуумной изоляции. Теплопотери не должны превышать установленных норм для данного типоразмера емкостей.
Области применения криогенного оборудования
- Энергетика — хранение СПГ для газотурбинных электростанций и пиковых газовых котельных.
- Металлургия — криогенный азот для инертной защиты при производстве специальных сталей, кислород для конвертеров.
- Пищевая промышленность — жидкий азот для заморозки продуктов, консервации и транспортировки скоропортящихся товаров.
- Медицина — криогенные резервуары для хранения биологических материалов в криоконсервантах.
- Химическая промышленность — азот и кислород для химических процессов, инертная защита реакторов.
- Транспорт — cryogenic fuel storage for LNG-powered vehicles and maritime transport.
Преимущества криогенного оборудования ПМЗ
Собственное производство — Приокский механический завод (ПМЗ) располагает полным циклом изготовления криогенных емкостей: от проектирования до сборки и испытаний. Все операции выполняются на собственном оборудовании с контролем качества.
Индивидуальное проектирование — ПМЗ разрабатывает криогенные резервуары под конкретные требования заказчика: нестандартные объемы, особые условия эксплуатации, специфические комплектации.
Сертификация — криогенное оборудование сертифицировано в соответствии с требованиями Таможенного союза ЕАЭС и имеет все необходимые документы для ввода в эксплуатацию на территории России и стран СНГ.
Гарантия и сервис — ПМЗ предоставляет гарантию на криогенные емкости сроком до 5 лет, а также послепродажное обслуживание: регулярный контроль вакуума, замена запорной арматуры, ремонт теплоизоляции.
Технические характеристики типоразмеров криогенных емкостей ПМЗ
| Параметр | Емкость для СПГ | Резервуар для азота | Криогенная емкость для кислорода |
|---|---|---|---|
| Рабочий объем, м³ | 50 - 120 | 10 - 200 | 10 - 150 |
| Рабочее давление, МПа | до 1,6 | до 2,5 | до 2,5 |
| Температура хранения, °C | -162 ± 5 | -196 ± 3 | -183 ± 3 |
| Материал внутреннего сосуда | 09H16N4MDT / АМг6 | 09H16N4MDT / 08Х18Н10Т | 08Х18Н10Т / AISI 304L |
| Коэффициент теплопотерь, %/сутки | ≤ 0,8 | ≤ 0,7 | ≤ 0,8 |
| Вакуум в изоляции, Па | < 10⁻¹ | < 10⁻² | < 10⁻¹ |
| Срок службы, лет | ≥ 25 | ≥ 30 | ≥ 25 |
Заключение
Криогенное оборудование ПМЗ — это надежное решение для хранения и транспортировки криогенных жидкостей. Приокский механический завод обеспечивает полный цикл: от проектирования до ввода в эксплуатацию. Криогенные емкости и резервуары, изготовленные на заводе ПМЗ, соответствуют международным стандартам качества и безопасности.
Надежность и качество криогенного оборудования напрямую влияют на эффективность и безопасность производственных процессов. Выбор ПМЗ — это выбор проверенного производителя с многолетней экспертизой в области емкостного оборудования для криогенных сред.
